AP.FLEX 製品

簡易機能で高性能・送り方式


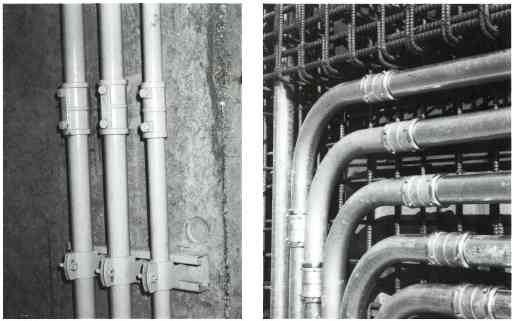

　ＡＰカップリング止めねじの締付けトルク管理について　　
　　　　　

　　　　　止めねじの締付けトルク
　　　　　　N （ kg / f ）
サイズ ねじ寸法 締付けトルク
　　 NG-16.　　1/2 Ｗ1/4.　P 588以上
（60以上）
　　　NG-22.　　3/4
　　　NG-28.　　1”
　　　NG-36.　　11/4
　　　NG-42.　　11/2
　　　NG-54.　　2”
　　　NG-70.　　21/2 Ｗ8.　P 1176以上
（120以上）
　　　NG-82.　　3”
　　　NG-104.　4”
　　　NG-125.　5”











　備考・・・・止めねじ　　　材質　SUS304
　　　　　　　Ｓワッシャー　材質　SUS304
　
　
　
　ＡＰカップリング．強度試験資料　　
　　　　　　
　
　　　　　　
サイズ 引張り試験値（N） 結果 引抜き最大値（N） 横　圧
試験値
（kg）		 結果 横　圧
最大値
（kg）		 電圧抵抗試験 振動
試験		 防水
試験
（IPx5）		 防塵
試験
（IP6）
第一次
0.001Ω以下		 第二次
0.005Ω以下
　 16.　　1/2 1471 ○ 13 ○ 0.0001 0.0002 - - -
　 22.　　3/4 2206 ○ 4018
以上		 22 ○ 175 0.0001以下 0.0001以下 ○ ○ ○
　 28.　　1” 2775 ○ 30 ○ 0.0001 0.0002 - ○ -
　 36.　　11/4 3119 ○ 4802
以上		 45 ○ 490 0.0001 0.0002 - - -
　 42.　　11/2 4050 ○ 50 ○ 0.0001 0.0001 - - -
　 54.　　2” 4452 ○ 9310
以上		 70 ○ 1,200 0.0001 0.0002 - ○ -
　 70.　　21/2 4452 ○ 70 ○ 0.0001以下 0.0001 ○ ○ ○
　 82.　　3” 4452 ○ 70 ○ 0.0003 0.0004 - - -
　104.　　4” 4452 ○ 70 ○ 0.0003 0.0004 -
　125.　　5” 4452 ○ 70 ○ 0.0003 0.0004 - - -
　判定　○印=破壊．滑り．緩み．無し
　　　　　×印=破壊．滑り．緩み．有り
参考資料： JIS C8330「金属製電線管用の付属品」
JIS C0920「電気機械器具及び配線材料の防水試験通則」
JIS E4031「鉄道車両部品の振動試験」
